一个独立开发者的端侧 AI 实践：当系统 OCR 认不出七段码，我为它找到了开源的检测模型；而这套”检测 + 规则 + 时序”的架构，恰好回答了”YOLOv8 能不能自动识别篮球进球”这个问题。

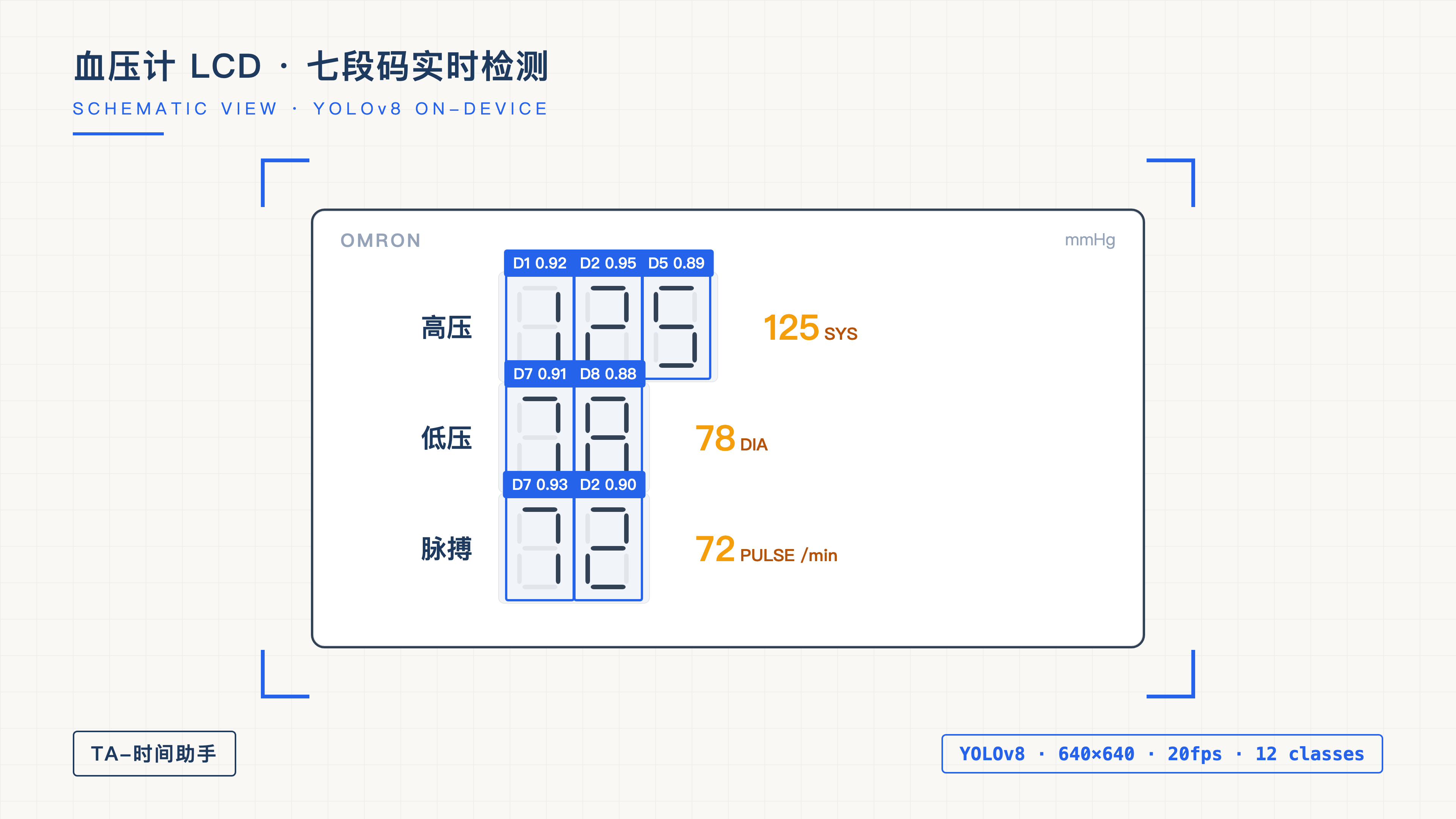

血压计 LCD 七段码实时检测示意：YOLOv8 输出每字符检测框与置信度

一、故事的起点：Vision OCR 翻车了

我在做「TA-时间助手」（一个 iOS 时间记录应用，App Store 下载）的血压记录功能时，想做一个”扫一下血压计，数字自动录入”的扫描页。

第一反应当然是用苹果原生方案——Vision 框架的 VNRecognizeTextRequest，一行代码就能跑 OCR，免费、离线、无需训练。对说明书上的”mmHg”、”Omron”这些印刷体文字，它识别得很好。

但血压计屏幕上的数字是七段数码管（LCD 七段码）——那种由 7 条发光段拼出来的数字。Vision OCR 对它的识别率极低，因为它压根不是”文字”：OCR 的训练分布是印刷体和场景文字，7 段码数字”1”只是两根竖条、”7”和”1”在像素层面几乎是几何图形而非字符。更麻烦的是语言校正还会”脑补”，把认不清的数字猜成一个像模像样的词。

这一课很关键：端侧模型不是万能插件，先搞清楚它的训练分布里有没有你的目标。

二、方案演进：三条路，一个能走通

方案 1：Vision OCR（弃用于数字）

保留 VNRecognizeTextRequest，但只负责识别屏幕上的印刷体标签（”高压”、”mmHg”、”Omron”），配置了 recognitionLevel = .accurate、中英文语言、customWords 关键词加权。数字识别？交给别人。

方案 2：传统 CV 七段码分析（OpenCV 风格）

写了一个纯几何方案的 SevenSegmentReader，不依赖任何模型：

  1. Vision 矩形检测定位 LCD 屏，透视校正拉正；
  2. Core Image 灰度 → 高对比度 → Otsu 自适应二值化 → 极性校正（滤掉 LCD 残影）；
  3. 水平投影切出三行（高压/低压/脉搏）；
  4. 连通域（Union-Find）切出单个数字；
  5. 在数字框的 7 个固定归一化位置采样亮像素占比；
  6. 查七段真值表 [A,B,C,D,E,F,G] → 0~9。

它成了可靠的兜底，但传统 CV 的脆弱性也众所周知：光照、反光、倾斜、残影，任何一环崩了整条链路就崩。

方案 3：YOLOv8 开源模型（最终主力）

换一个思路：不自己训练，去开源社区找一个现成的检测模型，把问题变成：在整幅相机帧上，检测出每个数字的位置和类别。

  • 在 GitHub 上找到了社区训练好的 YOLOv8 权重 gh_yolov8_best——训练数据是公开的 MetersOCR 数据集（血压计、血糖仪等家用设备屏幕照片，Roboflow 托管版 MetersOCR7-1），12 个类别：D0~D9（数字 0-9）、TOT（整数区标记）、TOTDEC（小数区标记）——后两个”区域类”是点睛之笔，模型不仅告诉你数字是什么，还告诉你它属于哪个功能区；
  • 用 Ultralytics 一行命令导出 Core ML（.mlpackage），FP16 量化后21MB，640×640 输入，内置 NMS；
  • iOS 侧零第三方依赖：MLModel → VNCoreMLModel → VNCoreMLRequest，Vision 框架统一调度，GPU/ANE 自动接管。

三、真正的工程量在后处理链上

很多人以为”找到模型就完事了”。实际跑起来，模型默认置信度阈值 0.25 会产生大量误检框，我的最终处理链长这样：

1
2
3
4
5
6
7
8
9
10
相机帧 (CVPixelBuffer, 20fps 节流)
  → VNCoreMLRequest (YOLOv8, 640×640, scaleFit 保持宽高比)
  → 置信度过滤 (≥ 0.5，比默认 0.25 严格)
  → 尺寸过滤 (bbox 宽高 ≥ 0.02，去掉噪声小框)
  → 二次 NMS (IoU 0.5，模型内置 NMS 仍有残留重复框)
  → 空间语义解析:
      优先: TOT/TOTDEC 区域框分组，框内数字按 X 排序组成数值
      兜底: Y 坐标行聚类 (容差 0.04)，聚成 高压/低压/脉搏 三行
  → 医学范围校验 (高压 50-250 / 低压 30-150 / 脉搏 30-200，单字段置空而非整体丢弃)
  → 时序一致性投票 (最近 6 帧、按字段独立投票、出现 ≥2 次才发布)

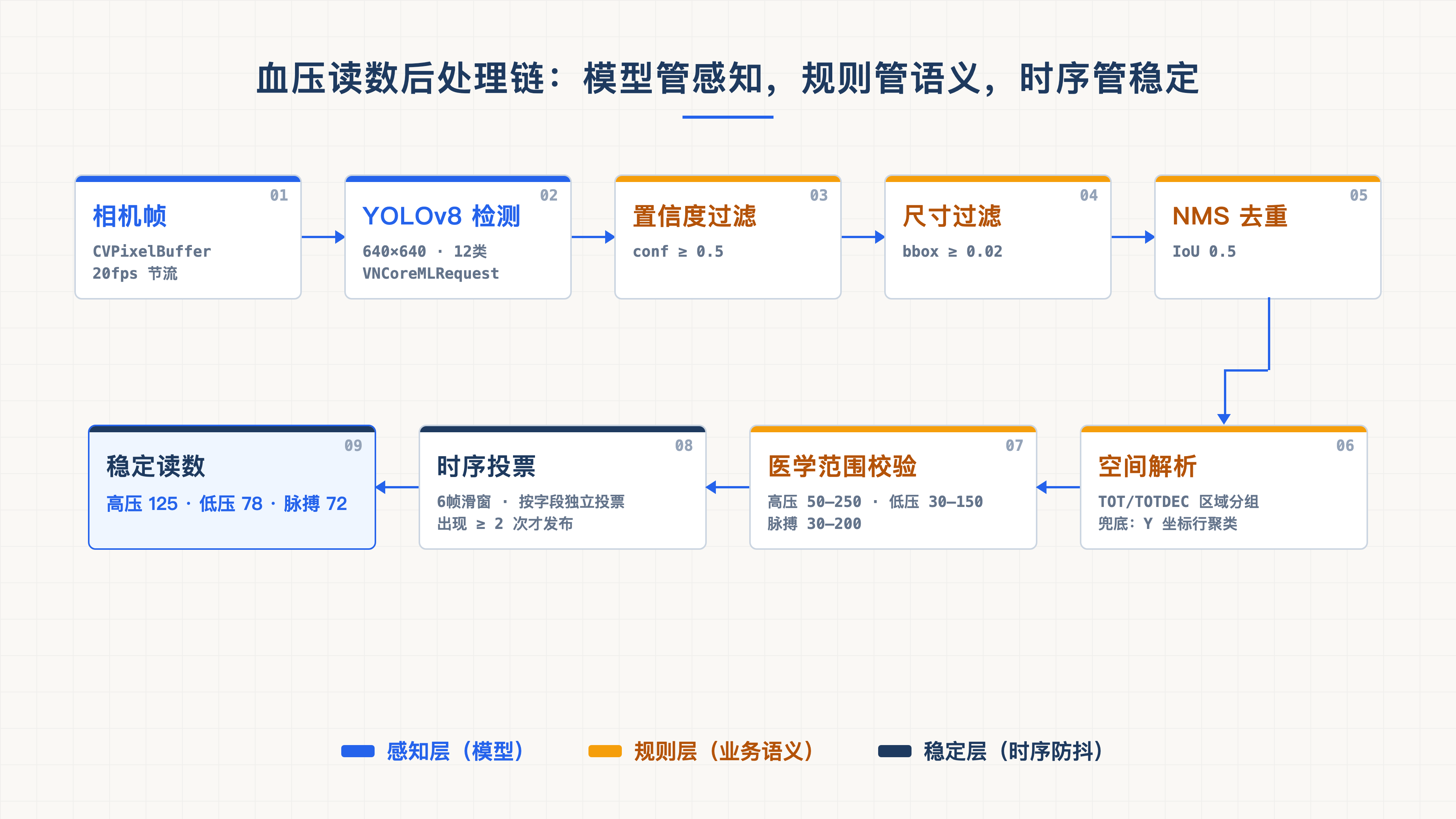

后处理链全景：感知层-模型 / 规则层-业务语义 / 稳定层-时序防抖

每一步都对应真实翻过车：

  • 时序投票：单帧识别会抖动，”高压 125”下一帧变”高压 128”。我维护一个 6 帧滑窗，高压/低压/脉搏三个字段独立统计众数，出现次数达标才更新 UI——脉搏误读不再连累整条结果。
  • 按字段置空而非整体丢弃：早期版本一个字段超范围就丢弃整个结果，导致脉搏偶尔误读时高压低压也被清空，用户观感极差。
  • 竖屏方向：后置摄像头视频缓冲区是横向的，VNImageRequestHandler 必须传 orientation: .right，否则检测框全部转置。

四、YOLOv8 vs iOS 原生 OCR：一张表说清

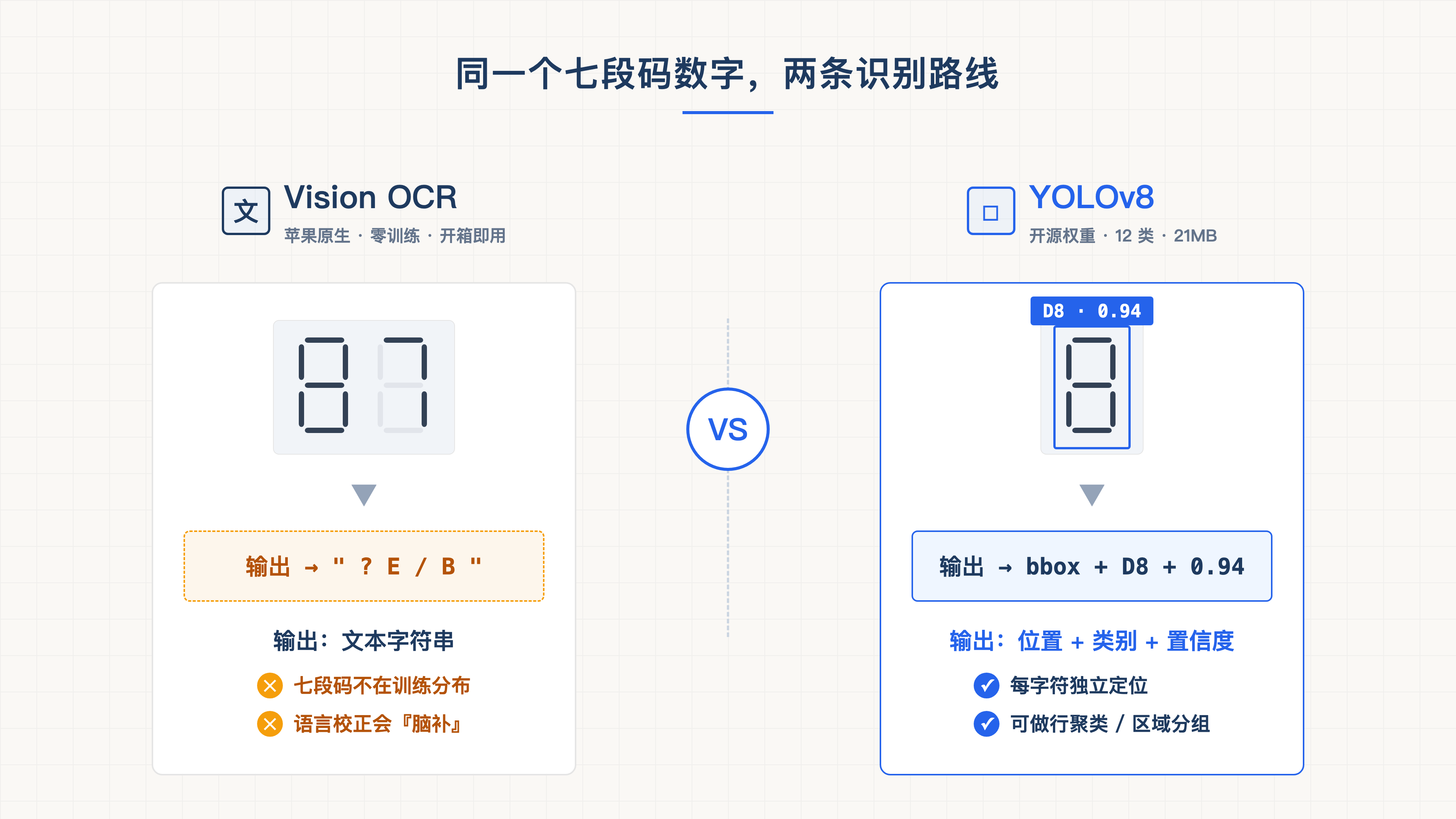

同一个七段码数字的两条识别路线：Vision OCR 输出文本串，YOLOv8 输出位置+类别+置信度

维度 Vision OCR (VNRecognizeTextRequest) YOLOv8 检测模型 (Core ML)
输出 文本字符串（识别） bbox + 类别 + 置信度（检测+定位）
适配成本 零训练，开箱即用 有现成权重则零训练；否则自建数据集
覆盖范围 印刷体/场景文字，通用 只认训练过的类，但可以是任何东西
七段码/LCD 识别率极低（不在训练分布内） 12 类开源模型，主战场
空间推理 只有文本行级 bbox 每个字符独立定位 → 可做行聚类、区域分组
误报控制 语言校正可能”脑补” 置信度阈值 + NMS + 尺寸过滤，可精调
资源占用 系统服务，按需加载 21MB 包体 + 常驻内存，需节流（20fps）
进化方式 等苹果更新 自己迭代数据集

结论不是”谁替代谁”，而是分工：在这个 App 里，YOLOv8 负责 LCD 数字（它的”专属领域”），Vision OCR 负责印刷体标签，SevenSegmentReader 兜底。三条链路按优先级降级，任何一条挂掉都有下家。

五、延伸：YOLOv8 能识别篮球进球吗？

写到这里，自然引出一个更有趣的问题——这套经验能不能迁移到”篮球比赛视频进球自动识别”？

直接回答：YOLOv8 能干这活的一半，但单靠它判定不了进球。

为什么单帧检测不够

  1. 进球是事件，不是物体。 检测模型回答的是”这一帧里球在哪、筐在哪”；而进球的定义是”球从上向下穿过篮筐平面”——这是一个跨帧的时空事件，信息根本不在单帧里。
  2. 遮挡与丢检。 篮球比赛中球频繁被球员、篮板、篮筐前沿遮挡，检测必然丢帧。靠”连续帧里球心都在筐内”做判定，一次遮挡就漏判。
  3. 尺度问题。 全场机位下篮球往往只占几个像素，YOLOv8 输入缩到 640×640 后小目标进一步退化，需要高分辨率切片推理或专门的小目标数据增强。
  4. 2D 检测 ≠ 3D 语义。 图像上球框落在篮筐 bbox 里，不代表球在筐里——透视关系下球可能在筐前、筐后。需要轨迹方向（自上而下穿过）甚至多机位几何才能确认。
  5. 帧率物理极限。 30fps 下球可能在相邻两帧之间完成穿越，判定逻辑必须基于轨迹插值而非逐帧位置。

可行的架构：和血压扫描同构

1
2
3
4
5
视频流
  → 检测层: YOLOv8 (ball / rim / player, COCO 有 sports ball 预训练, rim 需自标注)
  → 跟踪层: ByteTrack / BoT-SORT (Ultralytics 自带) 维持球轨迹 ID, 补遮挡丢检
  → 判定层: 状态机 —— 球心轨迹进入篮筐上方区域 → 消失/穿过 → 从下方离开 ⇒ 进球事件
  → 稳定层: 时序投票/防抖, 滤除单帧误判 (和 6 帧一致性投票同一思路)

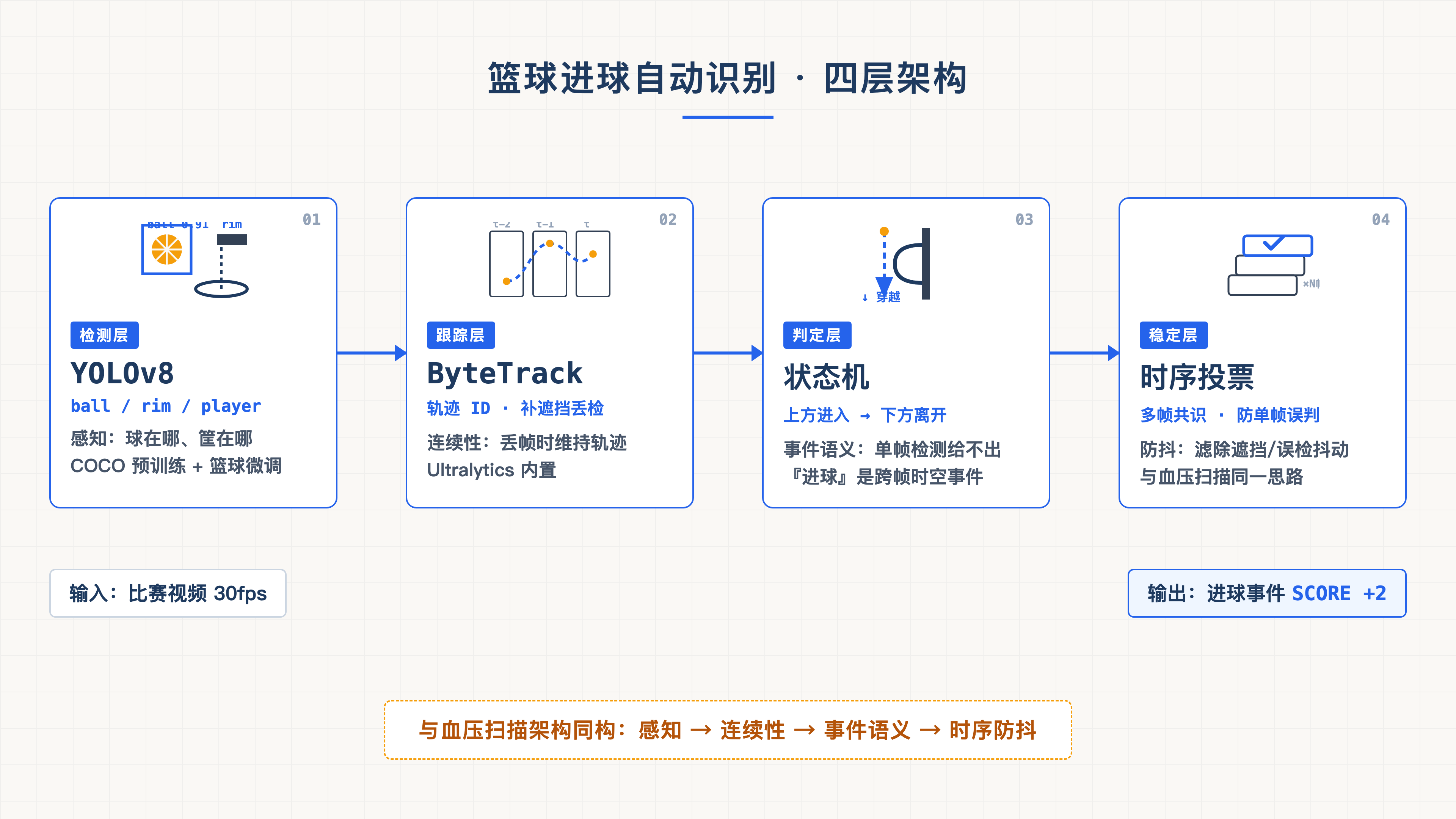

篮球进球自动识别四层架构：与血压扫描同构

这不就是第三节那条后处理链的翻版吗？模型负责感知（球/筐在哪），规则负责语义（穿过=进球），时序负责稳定（多帧投票防误判）。 我在血压计上学到的心法——置信度过滤、区域分组、范围校验、多帧投票——可以原封不动地平移到球场。

如果再进一步：YOLOv8-Pose 还能检测球员骨架做投篮动作分析，判定层也可以升级成 LSTM/Transformer 学事件分类——但骨架依然是”检测层打地基”。

六、端侧 AI 的三条心法

回看整个项目，我的收获可以浓缩成三句话：

  1. 先问训练分布，再谈模型选型。 Vision OCR 很强，但七段码不在它的世界观里；YOLOv8 很强，但只认训练时喂过的类。没有”最好的模型”，只有”分布匹配的模型”。
  2. 模型只负责感知，语义靠规则补完。 “高压 125”这个结论里，YOLO 只贡献了”5 个数字框 + 各自位置和类别”，行聚类、区域分组、医学范围校验全是规则代码——这部分恰恰是最贴业务、最不可替代的工程量。
  3. 稳定性靠时序，不靠单帧。 从单帧识别到 6 帧投票，误读率数量级下降。任何实时识别系统，时序平滑都应该是标配而非可选。

端侧 AI 的门槛正在快速降低：开源社区有现成权重，Ultralytics 一行命令导出 Core ML，Vision 框架无缝接入。真正的壁垒不在”会用模型”，而在把模型嵌进业务的那条后处理链里。

「TA-时间助手」是一个 iOS 时间记录应用，支持血压等健康数据扫描录入 → App Store 下载。本文所有代码细节均来自真实工程实现。
